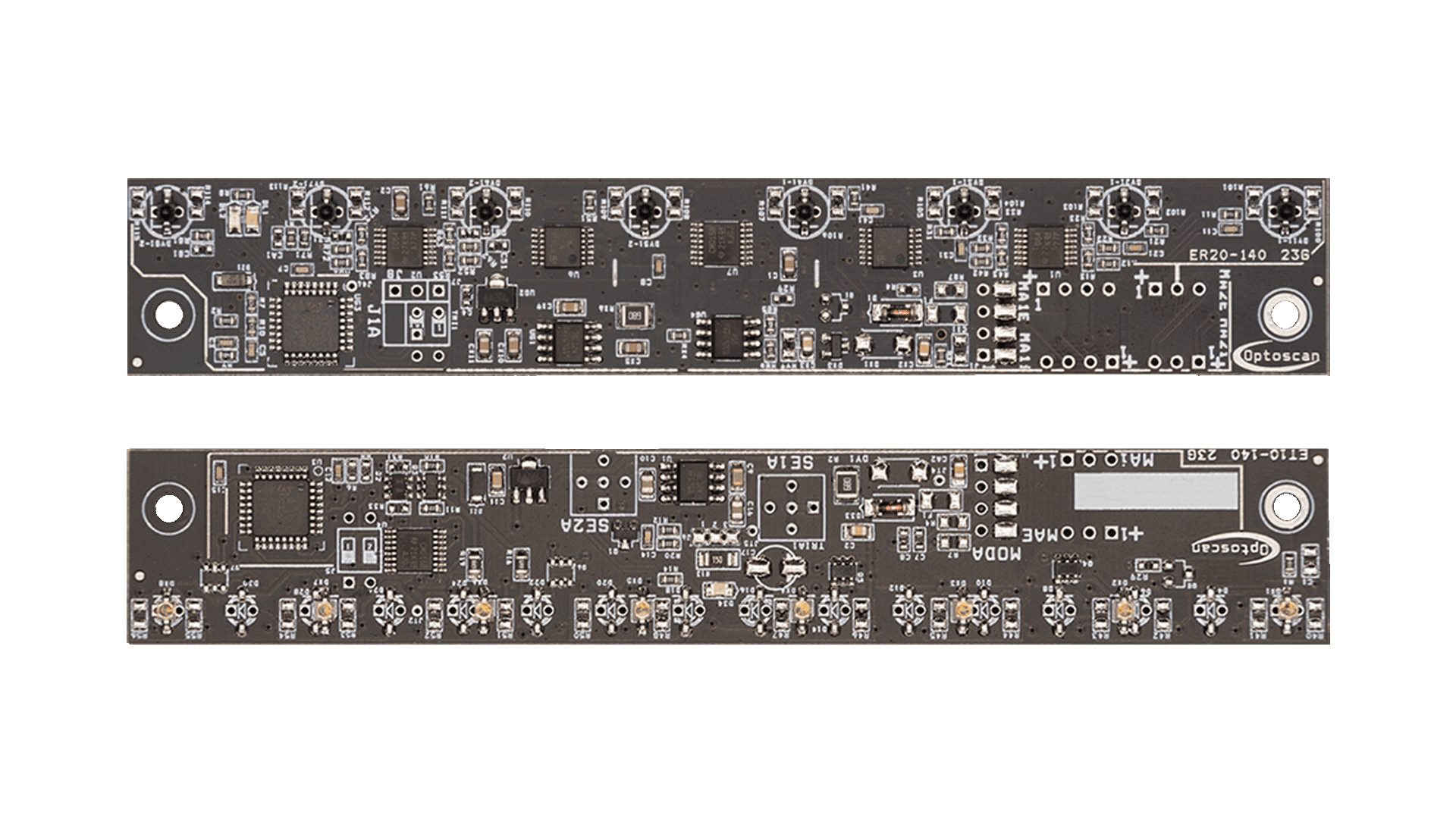

EOS M
Barriere modulari ad alte prestazioni
per vending machines
Lunghezza modulare
da 80 a 880mm
Spessore a partire da
4mm
Portata
da 50mm a 8m
Visualizza in 3D
Download
Modelli 3D
Ottieni modelli 3D in formato STP della serie EOS M.
Documentazione tecnica
Ottieni la documentazione tecnica completa della serie EOS M.
Modelli EOS M
| Modello | Risoluzione (mm) | Numero raggi | Altezza protetta (mm) | Dimensione corpo (mm) | Tempo di risposta massimo (ms) |
|---|---|---|---|---|---|
| EOS M 6-80 | 6 | 8 | 82 | 80 | 0,96 |
| EOS M 6-160 | 6 | 16 | 162 | 160 | 1,92 |
| EOS M 6-180 | 6 | 18 | 182 | 180 | 2,16 |
| EOS M 6-240 | 6 | 24 | 242 | 240 | 2,88 |
| EOS M 6-280 | 6 | 28 | 282 | 280 | 3,36 |
| EOS M 6-320 | 6 | 32 | 322 | 320 | 3,84 |
| EOS M 6-400 | 6 | 40 | 402 | 400 | 4,8 |
| EOS M 6-480 | 6 | 48 | 482 | 480 | 5,76 |
| EOS M 6-560 | 6 | 56 | 562 | 560 | 6,72 |
| EOS M 6-640 | 6 | 64 | 642 | 640 | 7,68 |
| EOS M 6-720 | 6 | 72 | 722 | 720 | 8,64 |
| EOS M 6-800 | 6 | 80 | 802 | 800 | 9,6 |
| EOS M 6-880 | 6 | 88 | 882 | 880 | 10,56 |
| EOS M 12-80 | 12 | 4 | 84 | 80 | 0,48 |
| EOS M 12-160 | 12 | 8 | 164 | 160 | 0,96 |
| EOS M 12-180 | 12 | 9 | 184 | 180 | 1,08 |
| EOS M 12-240 | 12 | 12 | 244 | 240 | 1,44 |
| EOS M 12-280 | 12 | 14 | 284 | 280 | 1,68 |
| EOS M 12-320 | 12 | 16 | 324 | 320 | 1,92 |
| EOS M 12-400 | 12 | 20 | 404 | 400 | 2,4 |
| EOS M 12-480 | 12 | 24 | 484 | 480 | 2,88 |
| EOS M 12-560 | 12 | 28 | 564 | 560 | 3,36 |
| EOS M 12-640 | 12 | 32 | 644 | 640 | 3,84 |
| EOS M 12-720 | 12 | 36 | 724 | 720 | 4,32 |
| EOS M 12-800 | 12 | 40 | 804 | 800 | 4,8 |
| EOS M 12-880 | 12 | 44 | 884 | 880 | 5,28 |
Specifiche tecniche
| Caratteristica | Valore | |
|---|---|---|
| Risoluzione | 6 - 12mm | |
| Altezza sensibile | da 60 a 870mm | |
| Tempi di risposta | 0,96 - 10,56ms | |
| Distanza di installazione | da 50mm a 8m | |
| Alimentazione | 24Vcc +/-20% | |
| Temperatura di esercizio | da -20 a +50°C (In base alle opzioni scelte) | |
| Indicazioni | TX led verde, lampeggiante a test attivato | |
| RX led verde / rosso | ||
| Uscite | push/pull, Dark ON oppure Dark OFF, 50mA max, protette dal cortocircuito | |
| Immunità alla luce | fino a 200000 Lux | |
| Lunghezza corpo | da 80 a 880mm | |
| Larghezza corpo | da 23mm (può variare in base alle opzioni scelte) | |
| Spessore | da 4mm (può variare in base alle opzioni scelte) | |
Opzioni disponibili
Ottica
Frontale
Fotodiodi posizionati paralleli rispetto rispetto ai fori di fissaggio.
Laterale
Fotodiodi perpendicolari rispetto ai fori di fissaggio.
Regolazione potenza
Potenza regolabile tramite trimmer montato in quattro posizioni possibili.
Selezione uscita
Jumper
Selezione modalità uscita tramite jumper montato in quattro posizioni possibili.
DIP Switch
Selezione modalità uscita tramite DIP Switch.
Selettore esterno
Selezione modalità uscita tramite filo esterno collegato a 0V oppure 24V.
Connessioni
MODU
Connettore AMPMODU MOD II per alimentazione e uscita montato in due posizioni differenti.
MTA
Connettore MTA per alimentazione, uscita e interconnessione montato in quattro posizioni possibili.
Cavo M12
- Cavo M12 di lunghezza standard 30cm per alimentazione e uscita.
- Cavo M8 di lunghezza standard 30cm per alimentazione e uscita.
- Cavo personalizzabile.
Temporizzatore
Standard
Temporizzatore standard di 20ms.
Regolabile
Temporizzatore regolabile tramite trimmer.
1 ms
Temporizzatore fisso da 1ms.
Funzionalità
Tropicalizzazione
Permette alle barriere di lavorare correttamente anche in ambienti ad elevato tasso di umidità.
Bassa temperatura
Opzione che permette alle barriere di lavorare in condizioni di temperature fino a -20°C, come ad esempio vending machines refrigerate.
Ingresso di test
Opzione che simula l’interruzione dei raggi per permettere la verifica del corretto funzionamento dell’impianto. Attivabile dall’esterno.
Code
Opzione che permette di codificare la comunicazione tra emettitore e ricevitore per eliminare interferenze nel caso in cui vengano posizionate più barriere adiacenti.
Il codice è impostabile tramite un DIP switch interno.
